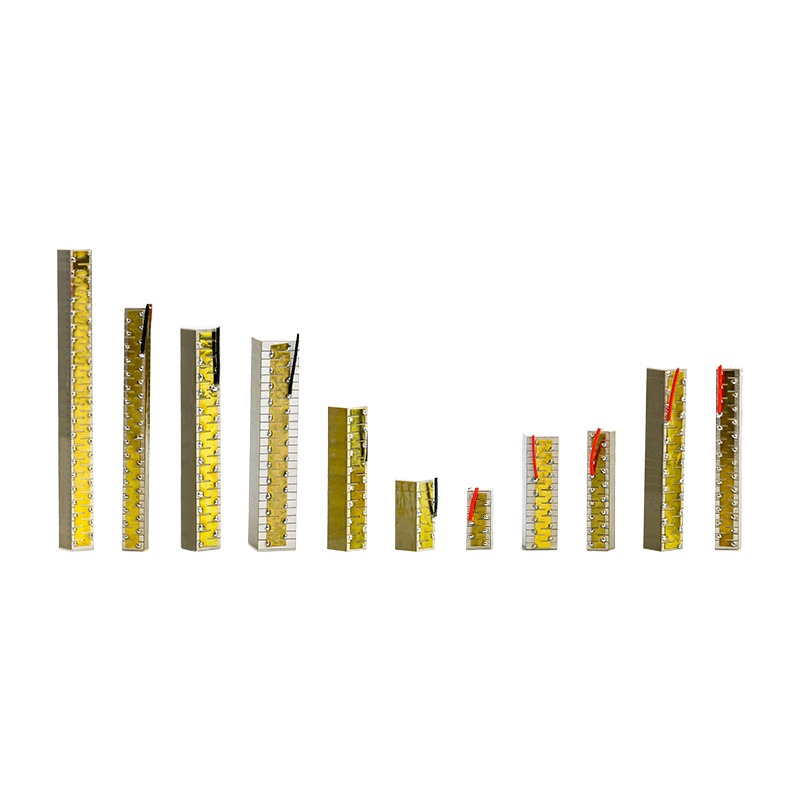

叠堆型压电陶瓷致动器采用压电陶瓷片堆叠的结构形式，在电信号激励下实现多层陶瓷响应位移的叠加输出，具有亚毫秒级的响应时间，最大位移超过100μm。公司具有丰富的产品规格，且性能参数能达到国际同类产品公司先进水平，目前已实现批量化生产。
|
|
单位 |
公差 |
PAB-S3-5 |
PAB-S3-9 |
PAB-S5-5 |
PAB-S5-9 |
PAB-S5-20 |
PAB-S5-36 |
PAB-S5-45 |
PAB-S7-9 |
|
尺寸 |
mm×mm×mm |
|
3×3×5 |
3×3×9 |
5×5×5 |
5×5×9 |
5×5×20 |
5×5×36 |
5×5×45 |
7×7×9 |
|
位移* |
μm |
±15% |
5 |
10 |
5 |
10 |
20 |
40 |
50 |
10 |
|
阻滞力** |
N |
最大值 |
360 |
360 |
1000 |
1000 |
1000 |
1000 |
1000 |
2000 |
|
电容*** |
μF |
±15% |
0.14 |
0.25 |
0.35 |
0.68 |
1.6 |
2.8 |
3.8 |
1.5 |
|
谐振频率 |
kHz |
±15% |
250 |
140 |
250 |
140 |
70 |
34 |
27 |
140 |
|
|
单位 |
公差 |
PAB-S7-20 |
PAB-S7-36 |
PAB-S7M-36 |
PAB-S7-45 |
PAB-S7-60 |
PAB-S7-90 |
PAB-S10-18 |
PAB-S10-36 |
|
尺寸 |
mm×mm×mm |
|
7×7×20 |
7×7×36 |
7×7×36 |
7×7×45 |
7×7×60 |
7×7×90 |
10×10×18 |
10×10×36 |
|
位移* |
μm |
±15% |
20 |
40 |
42 |
50 |
66 |
100 |
20 |
40 |
|
阻滞力** |
N |
最大值 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
4000 |
4000 |
|
电容*** |
μF |
±15% |
3 |
6 |
10 |
7.8 |
11.2 |
16 |
6 |
13 |
|
谐振频率 |
kHz |
±15% |
70 |
34 |
35 |
27 |
21 |
14 |
70 |
34 |
截面尺寸公差为±0.1mm，长度尺寸常规公差在±0.1mm，特别需求可以定制±10μm
位移尺寸公差范围在±20%
可选配焊接标准线束，长度75mm，AWG32，PTFE绝缘，产品编号后加W
* 位移测试：驱动电压0~150V，公差±20%，另PAB-S7M-36驱动电压0~120V
** 阻滞力测试:在150v驱动电压下，将陶瓷伸长量压缩为零的力
*** 电容测试条件：常温环境，1Vpp，1kHz，公差±20%
其他规格可根据客户需求进行定制
