单片型多层共烧压电致动器
主要应用
- 工业自动化
- 生命科学
- 科学研究
- 半导体设备
- 光学调整
性能简介
单片型压电陶瓷致动器内部有很多陶瓷层及电极层,相互交叉叠堆,外部两侧印刷电极,将内部电极引出。通过精密打磨工艺,使每片压电陶瓷的高度公差优于±5um。公司实现了从压电陶瓷粉料到致动器成品 的全流通贯通,已实行批量化生产。目前产品已经在纳米级定位、精密制造、点胶阀领域中应用。
技术参数
<<<左滑查看更多参数
|
|
尺寸A×B×H / Dimensions |
位移*/ Displacement |
阻滞力 **/ Blocking force |
电容***/Electrical capacitance |
谐振频率 / Resonant frequency |
|
单位 |
mm×mm×mm |
μm |
N |
nF |
kHz |
|
公差 |
|
±15% |
最大值 |
±15% |
±15% |
|
PAA - S2 - 2 |
2×2×2 |
2.5 |
160 |
22 |
565 |
|
PAA - S3 - 2 |
3×3×2 |
2.5 |
350 |
60 |
475 |
|
PAA - S5 - 2 |
5×5×2 |
2.5 |
1000 |
170 |
320 |
|
PAA - S7 - 2 |
7×7×2 |
2.5 |
1960 |
390 |
235 |
|
PAA - S7M - 2 |
7×7×2 |
3 |
1960 |
610 |
235 |
|
PAA - S10 - 2 |
10×10×2 |
2.5 |
3900 |
800 |
165 |
*位移测试:驱动电压0~150V,另PAA-S7M-2驱动电压0-120V
**阻滞力测试:在150v驱动电压下,将陶瓷伸长量压缩为零的力
***电容测试条件:常温环境,1Vpp/1kHz
尺寸A*B公差为0.1mm,H公差为±0.01mm
压电陶瓷片默认不焊接线束
可选配焊接标准线束,长度75mm, AWG32, PTFE绝缘,产品编号后加W
其他规格可根据客户需求进行定制

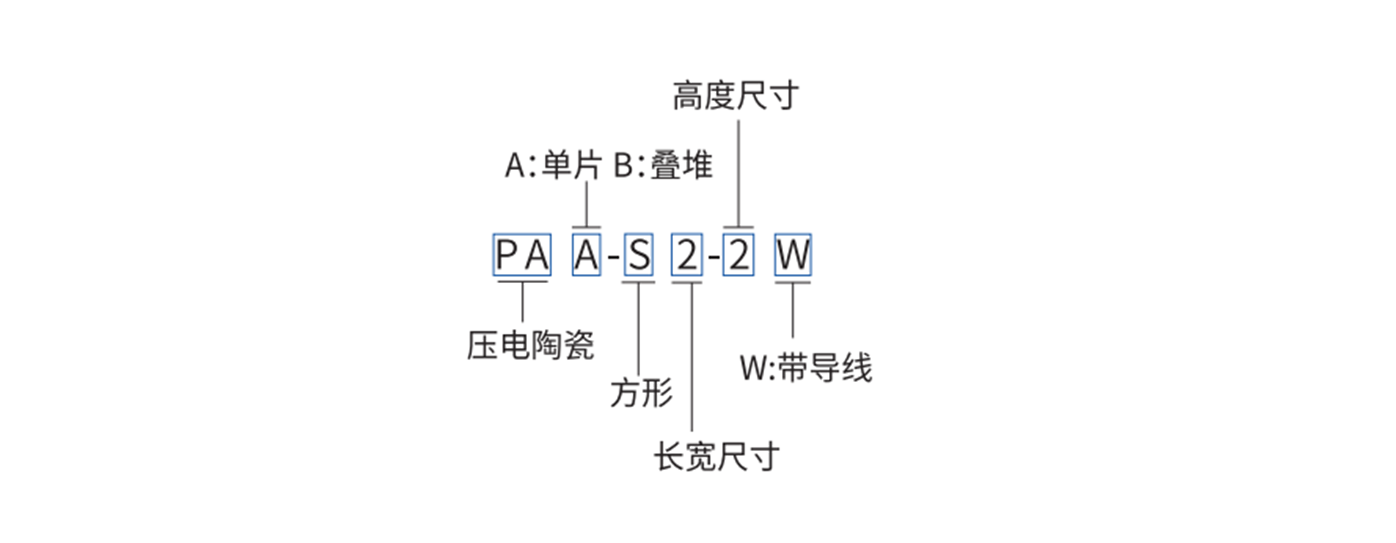

型号解读
<<<左滑查看更多参数
定制信息
- 驱动电压：隐冠可以灵活地定制器件的最大驱动电压，提供的最大驱动电压常见可选范围为 50V/75V/100V/120V/150V，其他特殊的最大驱动电压也可根据客户需求灵活定制；对于消费电子类产品，特别开发了超低驱动电压的产品，驱动电压可低至 3V、10V 和 24V。
- 输出位移：隐冠采用特殊开发的压电陶瓷材料，单片型致动器最大位移量可达 3.5μm。
- 工作频率：隐冠可以根据客户需求灵活设计，单片致动器最高驱动频率可以达到 50kHz。
- 外形尺寸：单片型致动器外形尺寸可以灵活定制，长宽方面支持最小 0.8mm 定制，最大支持 10mm 定制；高度方向最小支持 1mm 定制，最大支持 3mm 定制。
- 焊接线束：在满足 AWG 使用标准的情况下，可选配线束。线束长度常规为 7.5cm 镀锡线，线束长度和朝向也可根据客户需求灵活定制；为方便正负电极线的连接，在性能变化的误差内，可选择焊点位置。

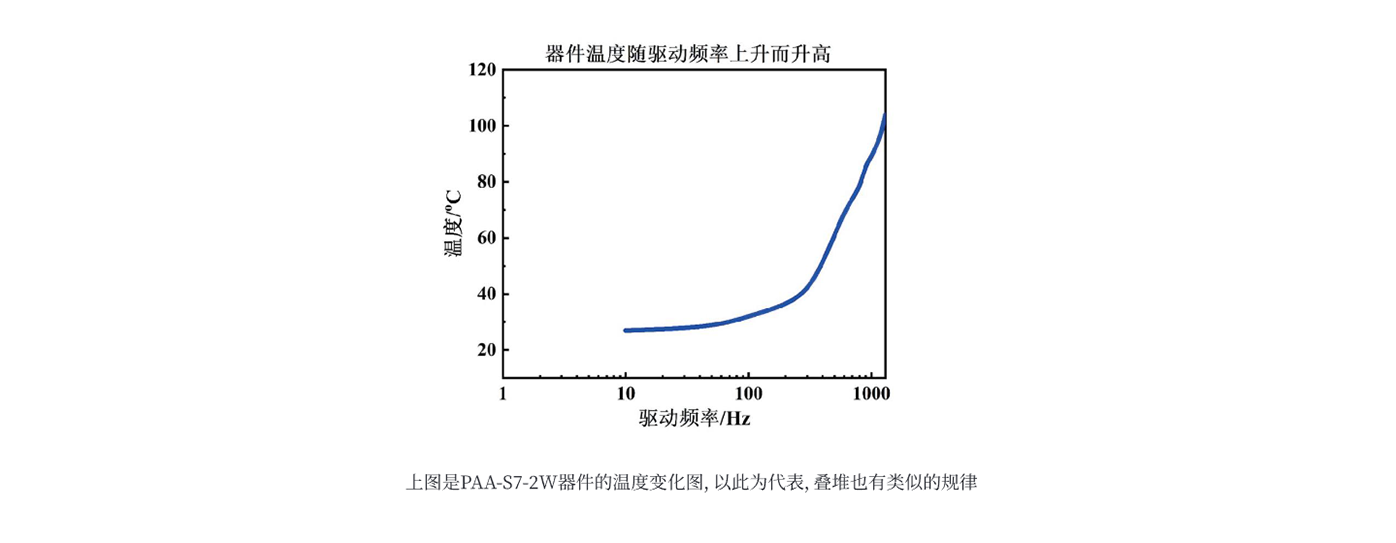

性能图
