单片型多层共烧压电致动器
主要应用
- 激光调谐
- 微喷射
- 生命科学
性能简介
单片型压电陶瓷致动器内部有很多陶瓷层及电极层，相互交叉叠堆，外部两侧印刷电极，将内部电极引出。通过精密打磨工艺，使每片压电陶瓷的高度公差优于±5μm。公司实现了从压电陶瓷粉料到致动器成品的全流通贯通，已实行批量化生产。目前产品已经在纳米级定位、精密制造、点胶阀领域中应用。
机械尺寸图
技术参数
<<<左滑查看更多参数
|
|
单位 |
公差 |
PAA-S73-2W |
|
运动轴 |
Z |
||
|
最大位移 |
μm |
±15% |
3.0 |
|
迟滞 |
<15% |
||
|
负载 |
N |
最大值 |
720 |
|
阻滞力（150V） |
N |
最大值 |
1800 |
|
电气性能 |
|||
|
驱动电压 |
V |
-20~150 |
|
|
谐振频率 |
kHz |
±15% |
177 |
|
谐振阻抗 |
mΩ |
±15% |
200 |
|
反谐振频率 |
kHz |
±15% |
195 |
|
介电损耗 |
<2.0% |
||
|
电容 |
nF |
±15% |
520 |
|
其他 |
|||
|
工作温度范围 |
°C |
-25~130 |
|
|
电极 |
银 |
||
|
电缆长度 |
mm |
±5mm |
75 |
|
居里温度 |
°C |
230 |
|
|
外观尺寸 |
|||
|
Φ |
mm |
±0.1mm |
3 |
|
A |
mm |
±0.1mm |
7 |
|
B |
mm |
±0.1mm |
7 |
|
L |
mm |
±0.1mm |
2 |

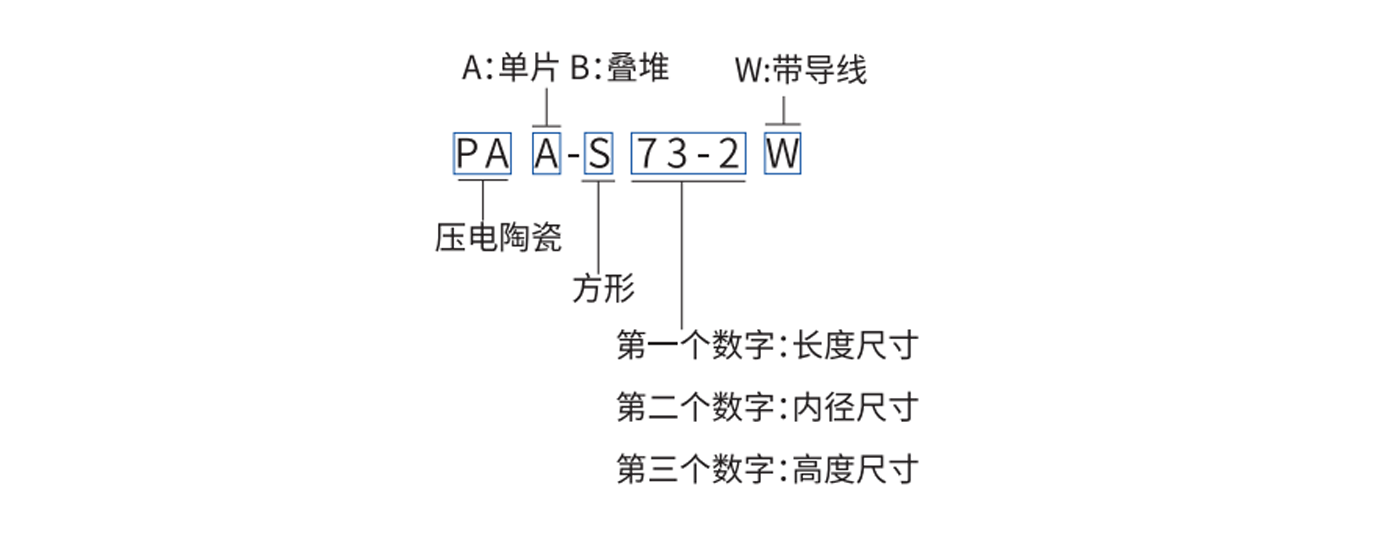

型号解读
<<<左滑查看更多参数
定制信息
驱动电压：常见标准电压有 50V、75V、100V、150V 和 250V 等，可满足不同位移需求。
输出位移：与器件高度相关，根据应用场景，最大位移可达 3.5μm。
工作频率：最大驱动频率 50kHz，特殊场景可选 100kHz，但高频驱动可能使器件损坏或发热。
外形尺寸：长度和宽度可选 4mm、6mm、8mm、10mm 等；高度最高 3mm；内径可选 1mm、2mm、3mm、4mm 等常见尺寸，非常规尺寸可定制。
焊接线束：满足 AWG 标准时可选配，在性能误差范围内可选择焊点位置，方便正负电极线连接。
