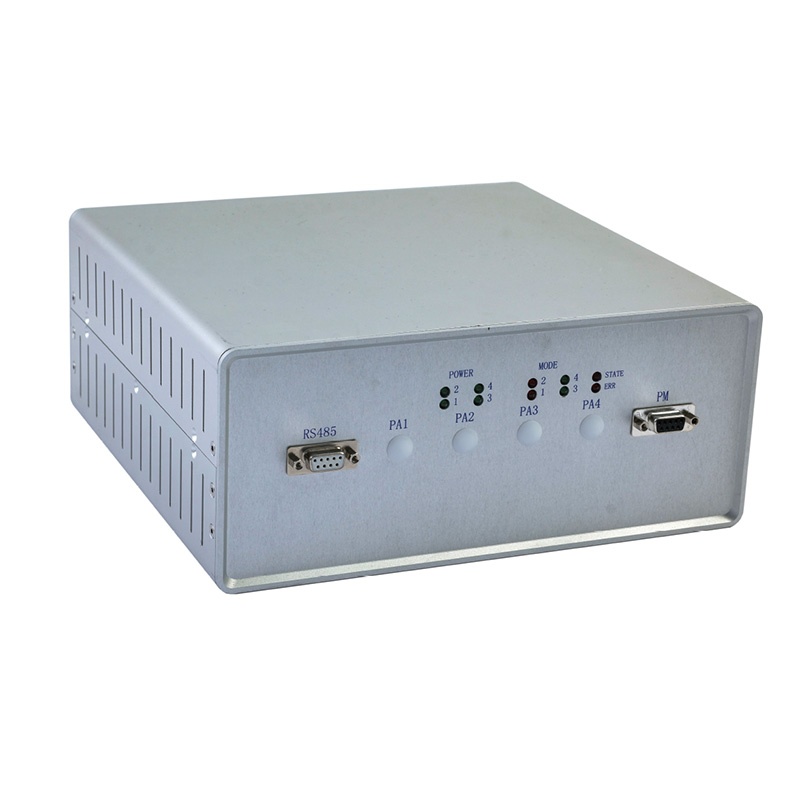

B-601.30型号驱控器支持PMNL系列压电陶瓷微步电机开环驱动，其控制方式包括全步运动控制及模拟量控制两种模式。
全步模式下，通过上位机对步数修改实现长距离步进位移；模拟量模式下，通过上位机对驱动电压修改可以实现微距位移；通过修改输出频率可达到对电机速度的控制。
|
单位 |
B-601.30 |
|
|
功能 |
|
用于PMNL系列压电陶瓷微步电机控制 |
|
电机通道 |
个 |
1 |
|
供电电源 |
V |
交流 220 |
|
最大输出电压 |
V |
±230 |
|
最大输出电流 |
mA |
70 |
|
接口和操作 |
|
|
|
通信接口 |
|
RS485 |
|
电机接口 |
|
1B直式插头6芯圆形连接口（母头）用于电机 |
|
输出接口 |
|
1轴模拟输出 |
|
指令集 |
|
Modbus指令集 |
|
上位机软件 |
|
PMNL Motor Controller |
|
其他 |
|
|
|
工作电压 |
V |
交流 220 |
|
最大电流消耗 |
W |
60 |
|
工作温度范围 |
°C |
5~50 |
|
质量 |
kg |
8.5 |
|

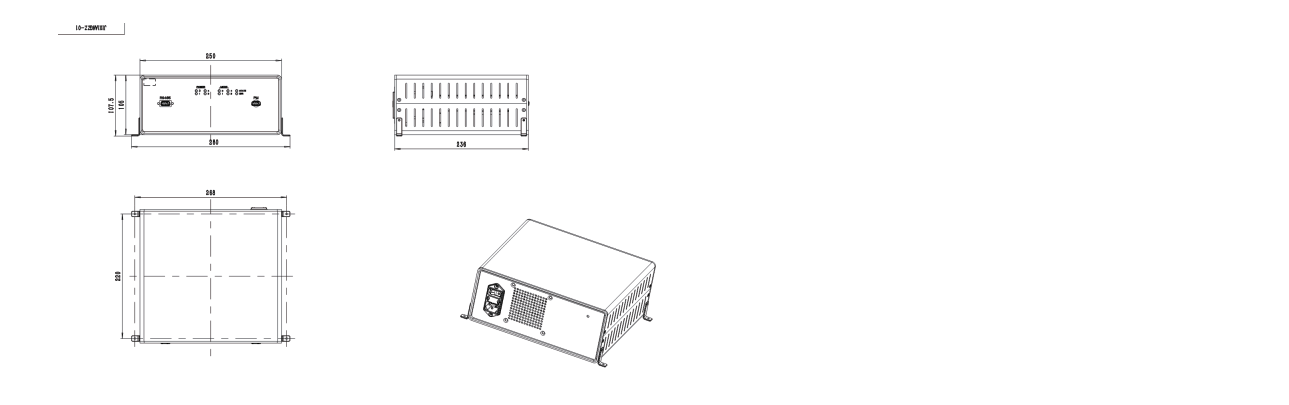

尺寸 |
mm×mm×mm |
328×265×175 |
